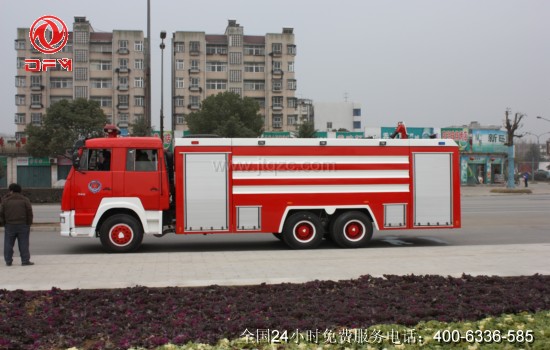

斯太爾干粉泡沫聯用消防車尺寸及配置說明：

一、總體要求
1、車輛滿載總質量：25000kg
2、水罐容積、泡沫罐容積：水7000kg、泡沫2000kg  干粉2000kg
3、消防泵型號、流量、出口壓力
型號：CB20.10/30.60
流量：中壓30L/s        低壓60L/s
壓力：中壓2.0MPa       低壓1.0MPa
4、消防泵布置型式：后置式
5、罐布置型式：內藏式
6、乘座人數及設置空氣呼吸器固定位置
乘員人數：6人，前排2人、后排4人
設置空氣呼吸器固定位置：乘員室座位靠背處設置4具
7、消防炮型號、流量、射程、額定噴射壓力、發泡倍數
型號：PL48
流量：48L/s
射程：泡沫≥55m、水≥65m
額定噴射壓力：1.0～1.2MPa
8、乘員室型式：整體式四開門整體平頭雙排駕駛室
9、警燈型式：長排警燈
10、頻閃燈數量、光色和位置
數量：4只(每側各2只)
光色：藍色
位置：器材箱左右兩側前部及泵房左右兩側后部
11、外型尺寸：（長×寬×高）10030×2500×3420
二、底盤性能
1、發動機
①、型號：WD615.92
②、型式：柴油發動機
③、功率：196kW
2、軸距：4325+1350
3、驅動型式：6×4后輪驅動
4、制動系統
①、行車制動：雙回路氣壓制動
②、駐車制動：彈簧儲能斷氣制動
③、輔助制動：發動機排氣制動
5、轉向系統
①、左置轉向，高度和角度可調
②、液壓助力轉向，確保在操作中不引起駕駛員的疲勞，應在所有的
工況下輕便、舒適地控制車輛
③、動力助力轉向機構失效時，手動轉向能立即實施操作，以使車輛
能夠牽引到安全地帶
6、排放依據標準：GB17691-2005第Ⅲ階段
7、生產廠家：中國重型汽車集團（濟南）公司
8、型     號：ZZ1256M4646C斯太爾王底盤
9、駕駛室型式：平頭
10、駕駛室、乘員室
①、結構：四開門整體平頭雙排駕駛室，全鋼框架焊接結構，液壓翻轉機
構。后排座位靠背處設有6.8L空氣呼吸器固定架4具
②、座位設置：前排2人，后排4人
③、設備：除原車設備外，加裝有100W警報器、回轉警燈開關、取力器
控制開關及指示燈
④、通訊：預留電臺電源線樁頭
⑤、空調：加裝車用空調
⑥、照明：駕駛室內安裝有照明燈
⑦、座椅調節：駕駛員座椅高度、前后可調，可根據駕駛員的體重手動調
整到最佳的減振效果，副駕駛員座椅前后可調
⑧、乘員室車門最大開啟角度：≥75°
11、最高車速：90km/h(滿載時)
三、消防泵系統
1、消防泵
①、型號：CB20.10/30.60
②、流量：中壓30L/s        低壓60L/s
③、壓力：中壓2.0MPa       低壓1.0MPa
④、引水時間：≤50s（吸深7m時）
⑤、安裝形式：后置式
2、消防炮
①、型號：PL48-64D
②、流量：48L/s
③、壓力：1.0～1.2MPa
④、射程：泡沫≥55m、水≥65m
⑤、回轉角度：水平360°，俯仰-15°～80°
3、比例混合器
①、型號：PH48
②、操縱：手動調節
③、混合比：6%
4、取力器
①、型式：夾心式
②、操縱：電磁閥控制
③、冷卻方式：強制式可調式水冷。
④、潤滑方式：飛濺式油潤滑。
5、管路系統
①、內進水管路：1個Φ135mm的后進水，由罐體進入消防泵，裝1只Φ150mm
氣動蝶閥，連接液罐與水泵，進水口端安裝有濾網
②、外進水管路：泵后側有1個外進水口，其管徑Φ150mm，接外吸管，管
牙接口（悶蓋密封）；泵后側引水，吸水管Φ150×2m(4
根)，進水口端安裝有濾網
③、出水管路：※水泵后側有2個Φ80mm球閥控制的常壓出水口(悶蓋密封)；
※水泵后側有2個Φ65mm球閥控制的中壓出水口(悶蓋密封)；
※1個由球閥控制與中壓卷盤連接的接口
※裝有1個Φ25mm×40m中壓卷盤及1支可調式中壓水槍(射
程≥15m）
※1個Φ100mm的炮管路，采用Φ100mm撓性接頭，并用Φ80mm
球閥控制
④、注水管路：※1個Φ65mm的內注水管路，可通過水泵直接向罐內注水，
裝1只Φ65mm氣動球閥
※在車身兩側各有1個Φ65mm的外注水口
⑤、放余水管路：為保護水泵及各球閥，在球閥的最低處加裝放余水閥
⑥、泡沫管路：泡沫供液管采用不銹鋼管在罐內鋪設
⑦、冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路
⑧、管路材料：除泡沫管路為不銹鋼管，冷卻水管路為橡膠軟管外，其余均
為優質焊接鋼管
四、液罐(內藏式)
1、裝載量：水7000kg、泡沫2000kg   干粉2000kg
2、材質為優質鋼板
3、板厚：底板、前封板、后封板、隔板4mm，側板、防蕩板、頂板（防滑花紋鋼板）3mm
4、內部結構：焊接式，內設防蕩板，網格式結構，格間留有人孔，符合國家標準。
※ 2個入口孔，帶快速鎖緊及開啟裝置
※ 1個溢流閥裝置
※ 2個液位指示器
※ 2個排污口，手動閥控制
※ 1個空氣呼吸閥
     5，干粉
             最高工作壓力（Mpa）             1.4
最低工作壓力（Mpa）             0.5
剩粉率（％）                  15％

五、器材箱
1、材質：骨架、蒙皮為優質鋼材，除放置水帶處的底板為不銹鋼板外，其余
的底板及四壁面板均為優質鋼板
2、結構：全鋼框架焊接結構，左右兩側為鋁合金簾子門，下設防滑翻踏板
3、位置：容罐兩側
六、泵房
1、材質：骨架、蒙皮為優質鋼材，底板鋪設δ1.2的不銹鋼板。
2、結構：全鋼框架焊接結構，左右后三側有鋁合金簾子門，下設防滑翻踏板。
3、保暖：為了解決西北方防凍問題，水泵室內四面均設有保暖材料板密封，
兩側保暖門為掀起式，便于消防泵的維修，并加裝燃油加熱器。
操作手柄、4只出水接口和真空表、壓力表、轉速表等均設計在泵
房后保溫門表面，操作方便。
七、翻板踏板
1、材質：骨架、外蒙皮為優質鋼材，內蒙皮為鋁合金花紋板(陽極氧化處理)。
2、結構：采用氣彈簧鎖定，安全可靠
3、說明：踏腳翻板高度500mm，靜載荷≥150kg,翻上時符合GB11567的規定。
八、附加電器系
1、駕駛室頂部前端為長排警燈。
2、車頂前后配有24V、60W火場照明燈各1只；
3、車輛兩側上方各配有兩盞爆閃燈，下方安裝安全標志燈和側回復反射器（組
合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、泵房
內均裝有照明燈，并符合GB4785規定。
4、警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控
制器件安裝在駕駛室內。
5、附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：液
位指示器、轉速表、壓力表、真空表、器材箱燈照明開關等（儀表板設
于泵房后保溫門表面）。
九、標牌
1、在操作人員可見處設有操作步驟、說明和注意事項的標牌
2、注意事項字體大于操作步驟和說明的字體
3、每個操縱手柄、開關、儀表都有相應的名稱或用途
4、標牌內容：
①、應緩慢開啟出水口球閥
②、操作人員應站在水帶圓弧的里面
③、中、低壓泵切換工作模式前應將泵轉速降低至怠速運轉
④、泵出水15分鐘以上必須打開強制冷卻水開關
⑤、噴射泡沫后必須清洗泡沫系統
5、消防車產品標牌最少應包括以下內容：
①、制造廠名
②、車輛商標和型號
③、發動機型號及最大凈功率
④、最大總質量
⑤、水罐容積、泡沫罐容積
⑥、消防泵流量
⑦、生產序號
⑧、生產日期
⑨、底盤型號和生產廠
十、制造工藝
1、整車油漆采用國產優質漆
2、所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志
3、整車性能符合GB7956《消防車消防性能要求及試驗方法》的規定
4、液罐符合GA39.5-92的規定
5、整車外觀質量、平整度等均符合GA39.5-92的規定
6、所有焊接牢固、焊后打磨光整
7、車頂設有防護欄板、防滑花紋板
8、車輛后尾部右側設有內凹式上下人梯
十一、器材布置要求與器材配置標準
※ 站在地面或踏板上2個動作內取用任何器材。
※ 器材布置緊湊、裝夾牢固，取用方便。
※ 使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材。
※ 備胎安裝在車尾下方。
※ 常規器材：見附表一
十二、隨車文件
※ 底盤使用說明書
※ 底盤質量保修卡
※ 底盤維護保養手冊
※ 底盤合格證
※ 隨車工具清單
※ 發動機號碼拓印件
※ 底盤號碼拓印件
※ 消防車使用說明書
※ 隨車消防器材清單
※ 消防車合格證
※ 消防車跟蹤服務卡
※ 消防車交接清單
